FGF Block Prototyping

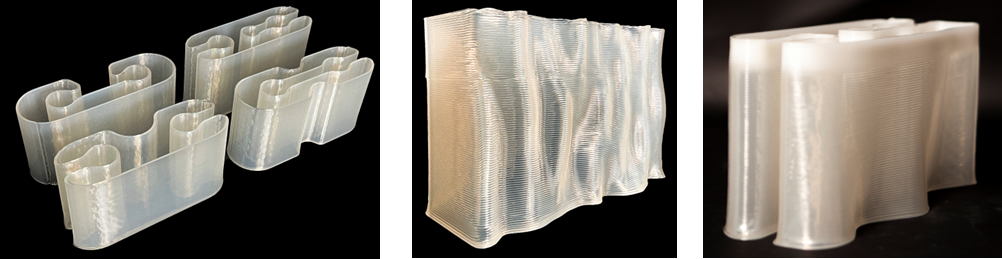

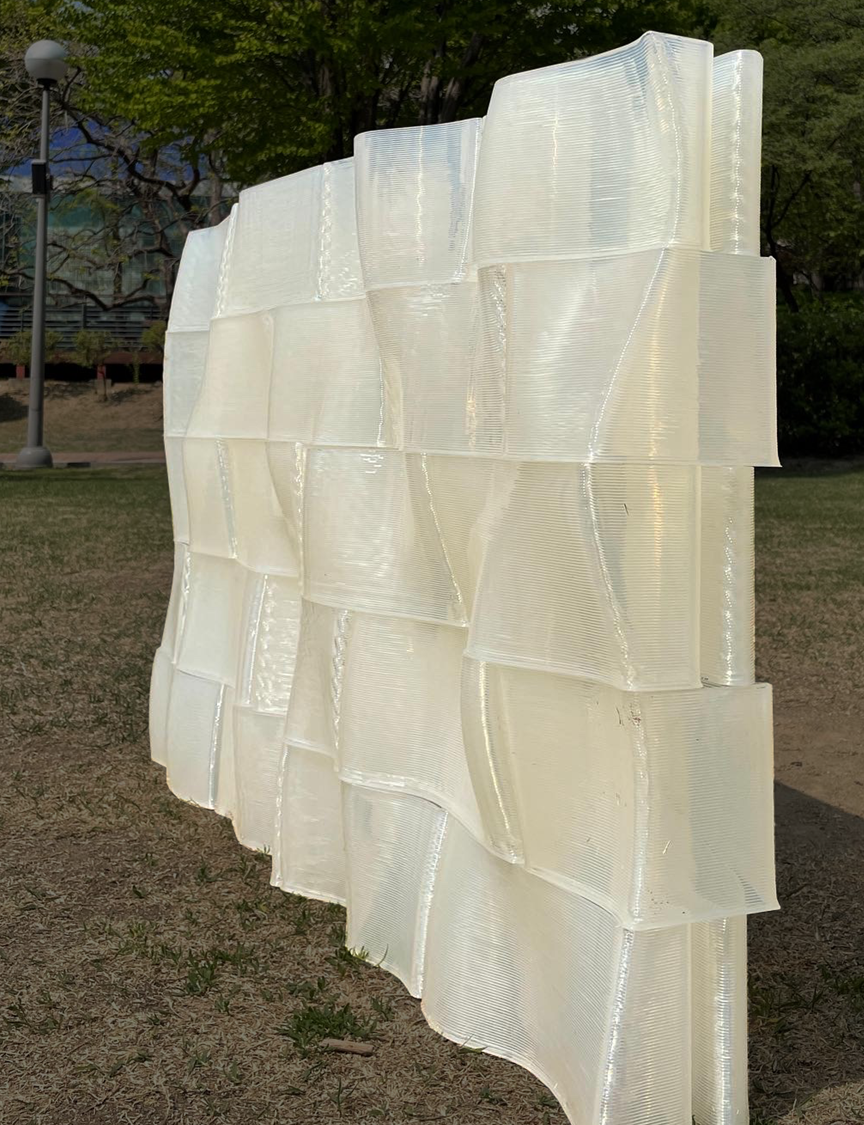

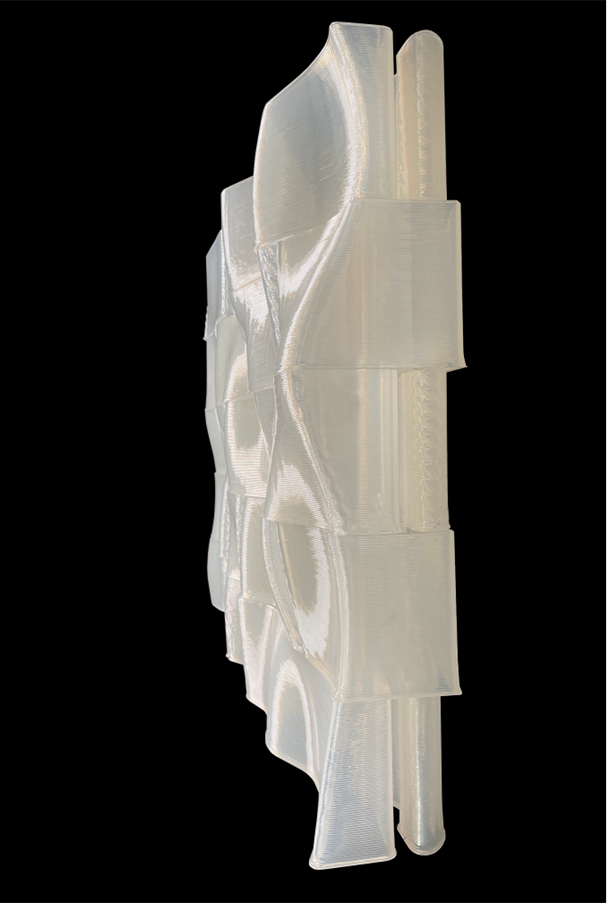

연구는 3D 프린팅 방식 중 하나인 플라스틱 펠릿을 압출성형 적층 가공하는 Fused Granular Fabrication (FGF) 방식을 통하여 블록을 프로토타이핑하고자 한다. 프로토타이핑에는 비정형 부재의 실물 제작 및 각각의 블록 결합을 위한 조인트의 구성과 부재들의 결합이 포함되며, 디자인과 제작 실험을 통해 블록으로 구성될 수 있는 건축 외피 구성 방식을 탐구한다.

블록 시스템을 구성하는 두 가지 구성요소의 디자인과 제작을 주축으로 연구가 진행되었으며, Research-by-DesignDesign-by-Manufacturing을 연구방법론으로 결합하여 적용하였다. 제안된 블록 시스템은 FGF 방식을 통해 제작되는 블록과 FFF 방식을 통해 제작되는 결합부 조인트로 구성된다.

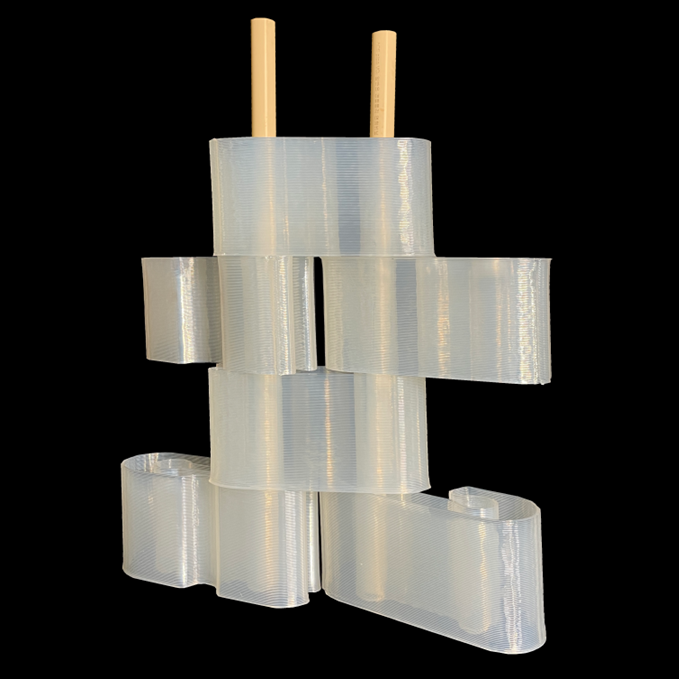

'(주) 비에이티 파트너스'에서 개발한 ‘GERTY’라는 Grasshopper 플러그인을 사용하였다. 이러한 변환 과정에서, IRB 1200이 인식하는 코드의 한계가 30,000줄이기 때문에 크기와 형상의 복잡성으로 인한 제약을 고려해야 한다. 세 번째, 고정되지 않고 변형이 가능한 시스템을 만들기 위해 접착이 아닌 조인트 결합방식을 사용하였다.

학술대회논문: 2022년 대한건축학회 춘계학술발표대회 'FGF(Fused Granular Fabrication)을 활용한 블록 프로토타이핑에 대한 연구'

참여학생연구원: 방유섭, 안상현, 이창석

특허: 3D 프린팅으로 제조된 블록과 조인트의 연결구조 (제10-2467720호)
